【保存版】Jwcadショートカットキー一覧が一目でわかるイラストを作りました。

jwcad jwwショートカットキー操作一覧

私は普段フリーソフトである、

Jwcad(jww)を利用して

住宅の建築図面の作図をしています。

今回、

『ショートカットキー』を一覧にしましたので

作図のスピードアップに役立てていただければと

思います。

それと、私の利用方法について

簡単な解説も書いています。

この記事は



  • Jwcadを実務で利用されている方
  • 建築設計に携われている方

このような方のお役に立てると思います。

それではよろしくお願いします。

Jwcadショートカットキー一覧/作図スピードアップにつながる各キーの使い方もご紹介します。

Jwcadはとても機能が多いので

私もそのほとんどを利用できていないかもしれません。

cadオペレーターのように本職とする方は、

色々と便利に利用しているのだろうなと思いつつ、

私自身はあまり色々な機能を使うことは考えずに、

逆に絞ることで

作業スピードを速くしようと考えています。



そんな私が

jwwで効率良く作図する上で、

絶対に必要だと思うのが、

『ショートカットキー』

です。

ショートカット使わない方は

初めは難しく感じるかもしれませんが、

割り当てられているアルファベットと

コマンドになんとなくつながりがあるものが多い

※コピーならC、移動ならM(move)など

また、キーを好きなように変更もできるので、

私も覚えるまでにそれほど時間がかからなかったです。

【わかりやすいイラスト】Jwcad(jww)のショートカット一覧

Jwcad jwwショートカットキー一覧



ショートカットの使用頻度は、

業種によっても、

もちろん人によっても違うでしょうが、

私が長年使用してきた感覚で色分けしてみました。

皆さんにとって使用頻度の一番高いキーから覚えていってください。

ショートカットキーを利用した場合の操作スピード感

ショートカットキーやクロックメニューを

利用した場合の作図スピードをご紹介します。

上記の動画についての詳しい内容はコチラでご紹介しています。

jwcad作図平面図スピードアップ
【Jwcadを早く書くコツ】作図を早くする5つの方法この記事は jwcadの作図をスピードアップさせる方法を ご紹介しています。 私は住宅設計を仕事としていますので、 ...

また

Jwcad作図のスピードアップに欠かせない、

もう一つのメニュー【クロックメニュー】はコチラをどうぞ

jwcadクロックメニュー使い方一覧
Jw_cadのクロックメニュー使い方48パターンが一目でわかるイラストとおすすめのコマンドをご紹介します。クロックメニュー48パターンの操作コマンドをイラストで網羅したほか、おすすめのクロックメニューの紹介もしています。...

最も使用するのは『範囲選択(Y key)』と『戻る(esc key)』でした。

意識しながら作図していて、

特に押す頻度が高いのが

『範囲選択 (Y key)』と

『一つ前に戻る(esc key)』

でした。

cadで線を

『描いて描いて、描きまくる』

方もいるかもしれませんが、

私の場合

移動やコピーを利用して、

既にある図形を編集、移動、再利用することの方が多いです。

そして

これらのコマンドを実行する前に行うのが『範囲選択』です。



また実務では

迷いなく線を描けることはほとんどなく、

描いてみて

「なんか違うな~」ということが多く、

そんな時は

“描いた線を消去”するのではなく、

“描く前の状態に戻す”方が圧倒的に簡単です。

そういった点で

『範囲選択』と『戻る』の2つ

ショートカットキーは

まず押さえておきたいところです。

範囲選択(Y key)

範囲選択というコマンドは、

『選択』そのものも重要ですが、

そのまま

『移動 M key』や『コピー C key』他

様々なコマンドに利用できる点で、

非常に役に立ちます。

jww jwcad 使い方 範囲選択
Jwcad中最も使う『範囲選択』。スピードアップに繋がる便利な使い方をご紹介します。範囲選択後Aを押すと範囲内の文字のみ選択/Cなら選択した範囲をコピー/Mなら移動といろいろなコマンドに連携できるのが魅力です。...

戻る(esc key)と進む(shift+esc key)

戻ったり進んだり、

悩んで設計をしていくため、

とてもお世話になっています(笑)

ウィンドウズの基本コマンドの

ctrl+Zやctrl+Yよりも押しやすいので

ほとんどescで対応しています。

ほか、利用頻度が非常に高いショートカットキー

移動(M key)とコピー(C key)

先ほども述べた通り、

選択範囲をしてからの

移動やコピーは頻繁に利用します。

特に『基点設定』との組み合わせが多いです。

jww jwcad 使い方 範囲選択
Jwcad中最も使う『範囲選択』。スピードアップに繋がる便利な使い方をご紹介します。範囲選択後Aを押すと範囲内の文字のみ選択/Cなら選択した範囲をコピー/Mなら移動といろいろなコマンドに連携できるのが魅力です。...

消去(D key)

こちらも先ほど述べました。

直近の行動を消去するのは

『一つ前に戻る esc key』

です。

消去を利用するのは、

作図が進んだ後になって消すときです。

ただし、

消去をそのまま利用する事は

私はほとんどありません。

たいてい範囲選択から繋げて消去しています。

jww jwcad 使い方 範囲選択
Jwcad中最も使う『範囲選択』。スピードアップに繋がる便利な使い方をご紹介します。範囲選択後Aを押すと範囲内の文字のみ選択/Cなら選択した範囲をコピー/Mなら移動といろいろなコマンドに連携できるのが魅力です。...

包絡(Q key)

“交差している線を綺麗にする”

という機能が主です。

しかし私は別の利用方法である、

消しゴムとして利用することが多いです。

jww jwcad 使い方 包絡
Jwcad『包絡処理』意外と知られていない包絡"以外"の使い方包絡を使った線消去は消しゴムで消した時のように 選択範囲内に含まれている部分だけを消せます。 これは小さいようで非常に大きな違いです。...

複線(F key)

複線は元ある線を基準に

少し離れた場所に線を描くときに使います。

“芯線”の複製や”延焼ライン”を描くときなど

ある線からのオフセット線を描くときにも利用しますが、

図形を描くときも重宝します。

jww jwcad 使い方 複線a
Jwcad複線使い方をイラストと動画でご紹介/芯線から家具まで手軽に描ける複線の使い方をまとめました。複線を右クリックで開始すると、直前で入力した数値がそのまま反映されます。またそのままエンターを押すと連続して複線が引けます。...

パラメ(P key)

線や図形をまとめて、

伸ばしたり縮めたりできるコマンドです。

現在はどうか知りませんが、

昔autocadやvectorworksを操作していたことも

あったのですが、

このパラメ操作に該当するコマンドが

無かったので、

作図に苦労した経験があります。

jww jwcad 使い方 パラメ
Jwcad『パラメ』の使い方/作図修正のスピードアップにつながるパラメの操作方法まとめパラメはjwcad特有の非常に強力なツールです。 これを使いこなせるかどうかで、 作図時間が大きく変わってきます。...

伸縮(T key)

線を伸ばしたり引っ込めたりでき、

一括操作も可能なので、

色々と重宝します。

jww jwcad 使い方 伸縮
Jwcad『伸縮』の使い方/作図スピードアップに便利な操作方法をご紹介します。線一本ずつの伸縮方法からまとめて伸縮させる方法までイラストと動画で分かりやすく解説します。...

属性変更(基本にはない)

線を描いているうちに

間違ったレイヤや縮尺に描いていたり、

あとで線の太さなど表現方法を

変えたいときがあります。

そんな時に

クロックメニューで呼び出せる『属性取得』と

この『属性変更』を組み合わせて、

ささっと線属性を変更することが可能です。

これは基本のショートカットキーにはありません。

私の場合は本来『Z key』で登録されている

“図形”コマンドを全く利用していないので

ここに属性変更の機能を与えました。

図形コマンドを利用されている方は

他のkeyに割り振っても良いです。

その他、利用頻度が高いショートカットキー

線(H key)

ようやく”単線を引く”コマンドが登場です。

この線コマンドはたいてい

最初の一本目の線を描くときに利用し、

そのあとは複線コマンドで描いていく事が多いです。

jww jwcad 使い方 線
Jwcad『線』の使い方/屋根勾配が簡単に描ける方法などイラストと動画でご紹介勾配屋根を描きたい場合、角度入力ボックスで『//.数値』と入力すると、『"数値"寸勾配』の角度で線が引けます。(//.30だと3寸勾配)プラスなら右上がり、マイナスにすると右下がりの線が描けます。...

2線(W key)

単線で書く1/100の外壁や間仕切りの線で利用します。

jww jwcad 使い方 2線
Jwcad『2線』の使い方をイラストや動画で解説/外壁線の作図に便利な2線の操作方法【操作方法1】ぐるっと2線で囲みたい場合 次の基準線を左のダブルクリックしてください。 【操作方法2】テンキー入力の場合 ","の代わりに".."とコロンを2つ入力して 次の数値を入力しても同じ結果になります。...

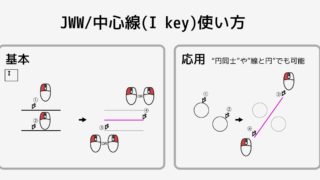

中心線(I key)

主に下書き線として利用することが多いです。

jww jwcad 使い方 中心線
Jwcad『中心線』の使い方/下書き線としての利用が多い中心線の使い方まとめ中心線は下書き線として利用する事が多いです。 Jwcad中心線の使い方/下書き線としての利用方法など、イラストや動画でわかりやすくご紹...

連続線(L key)

jpg画像などを下書きにしてトレースする時に利用します。

ハッチ(X key)

面積表や配置図の建築部分で利用します。

jww jwcad 使い方 ハッチング
Jwcad『ハッチ』/中抜きや範囲選択との組み合わせ操作など便利な操作方法まとめ複雑な図形や入れ子の図形を中抜きするハッチは、範囲選択(Y key)してからハッチ(X key)をした方が圧倒的に早く処理することが出来ます。...

コーナー(V key)

cadで描くものは大概、

外形がはっきりしているので、

角部分の描写コマンドもそれだけ利用します。

ですがコーナーコマンドも別の使い方、

“ハサミ”としての利用方法が多いです。

jww jwcad 使い方 コーナー
Jwcad『コーナー』/実は右クリックの利用がかなり便利なコーナーの使い方まとめコーナーコマンド選択状態で、線上で右クリックを押すと、そこで線がブツっと切れるハサミのような使い方ができます。包絡の消しゴム的な使い方と少し違うので、用途に合わせて利用していきます。...

文字(A key)

文字入力・編集に利用します。

実は文字入力の部分に計算式を入力すると

計算してくれるという小技もあって便利です。

他Susieプラグインを利用してjpgデータをJWW上に

読み込む時に利用します。

jww jwcad 使い方 文字
【jwcad『文字』の便利技】自動日付入力や自動計算、文読やNOTEPADによる記入方法などの使い方をご紹介します。文字コマンドは色々と操作できます。 今回は私が良く操作するものを ピックアップしてご紹介していきます。 Jwcad(jww...

寸法(S key)

寸法線を出して表示する方法のほか

任意の点同士の距離をちょっと測る時にも使えます。

jww jwcad 使い方寸法
Jwcad『寸法』の使い方/角度のある場合の記入方法もご紹介建築で利用する基本的な使い方の他、中途半端な角度の建物の寸法線を引くときに利用する『軸角取得』との組み合わせで書く方法もご紹介します。...

外変(G key)

プラグインをたくさん入れる方は利用頻度が

高くなります。

四角(B key)

テーブルや柱の輪郭線や図面名称の枠の作図時、

オプションで指定できるソリッドは断面表記に利用します。

jww jwcad 使い方 四角
jwcad『四角』の使い方/ソリッドなどの便利な使い方まとめショートカットキーは『B』です。基本の使い方は 寸法に数値を入力して配置するか、数値を入力することなく描くこともできます。またソリッドも選べます。...

円(E key)

円を定規にして敷地線を描くときに利用します。

円弧などは開き戸で使います。

曲線(K key)

厳密な線を引くときには使えませんが、

木目など雰囲気をだす時に利用しています。

面取り(R key)

家具図面などで、コーナー部分を丸くする時に利用します。
