この記事は初心者の方向けに
- .jww(JWWファイル形式)の開き方
- JW-CAD(JWW)でどのようなファイルを開けるか
について解説しています。

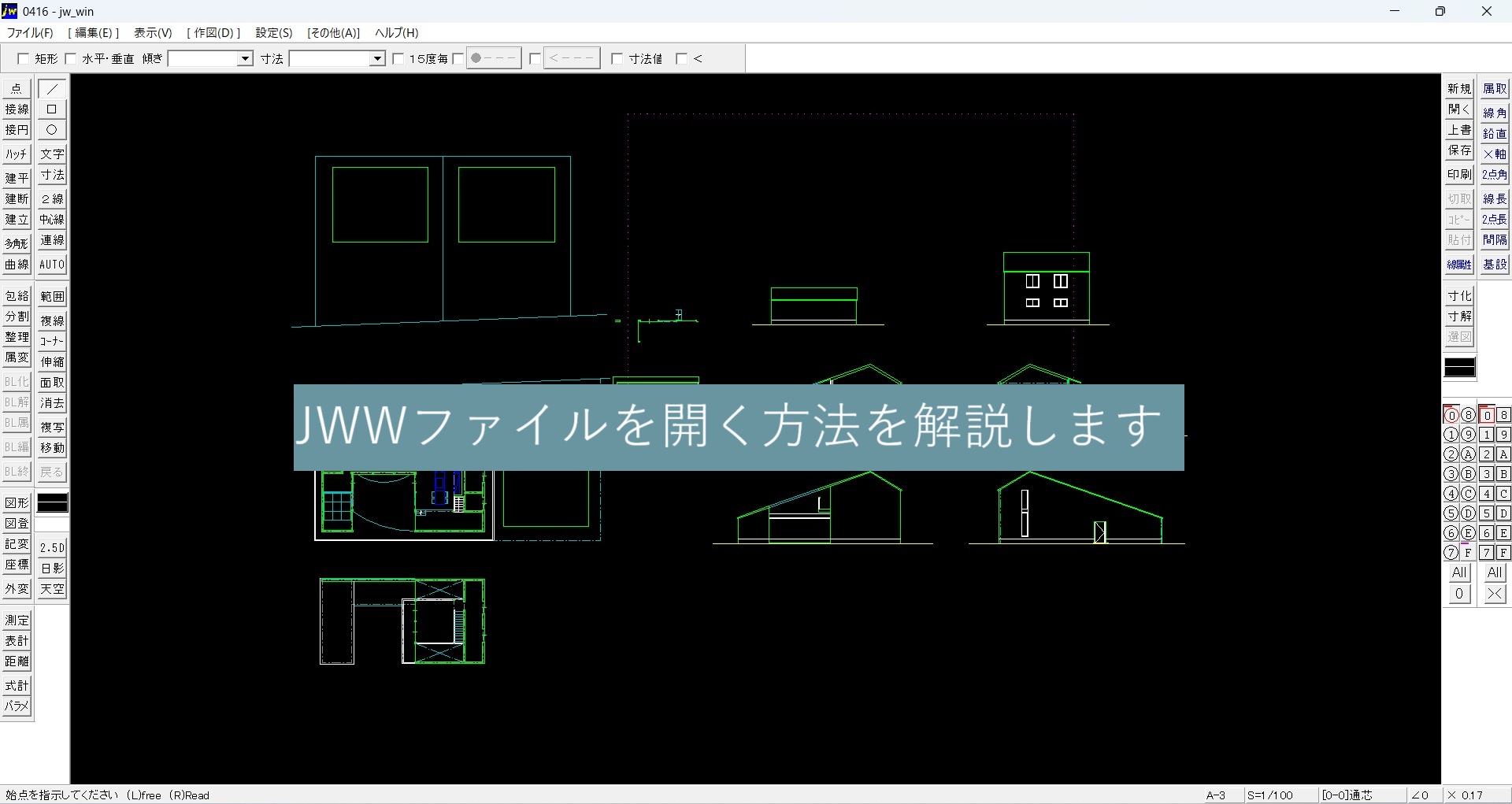

JWWファイル(.jww)を開くにはまずJw-CAD(JWW)をインストールする
JWWファイルは、JW_CADで作成された2次元図面ファイルです。
拡張子は 『.jww』です。
一般的な画像やPDFとは異なり、専用ソフトがないと開けません。
JW_CADは、特に建築業界で根強い人気のある国産フリーソフト。
軽快に動作し、商用利用もOK。多くの建築士や設計士が愛用しています。
また定期的にバージョンアップしていて、安心感もあります。
さて、早速ですが、まずは公式サイトで最新版をインストールします。
ダウンロードページはコチラ
ダウンロードページ内”jwcad.net”をクリックすると
ダウンロードが開始されます。
最後にダウンロードファイルを開いてインストールを完了します。

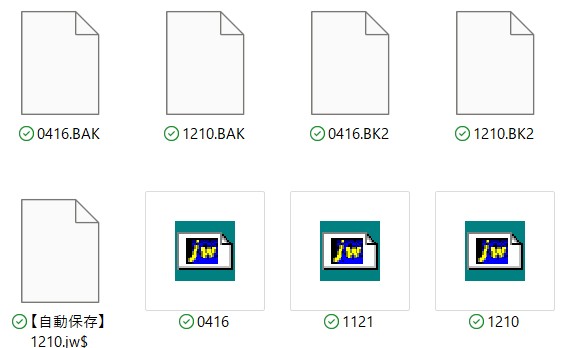

JWWファイルを開く簡単な方法=紐づけられたアイコンをダブルクリック
JW_CADをインストールしたことで、JWWファイル(.jww)が紐づけられて
アイコンが出ていると思います。(下の画像でいうと0416,1121,1210ファイルが該当)
一番簡単な開き方はこれらのアイコンをダブルクリックすると開きます。
この他、先にJw_CADアプリケーションを開いてから、
ファイル→開く→JWWファイルを選択
して開くことができますが、ほとんど使いません。
[.BAK.BK2.jw＄]もJWWファイルの一種です。
ちなみに上画像にもある
.BAK.BK2.jw＄もJWWファイルで、
同じファイルを何回も保存したときに、
- ひとつ前に保存したものが.BAK
- ふたつ前に保存したものが.BK2
- 自動保存されたものが.jw＄
となっています。
これらのファイルはデフォルトでは
そのままダブルクリックでは開けませんので
一旦ダブルクリックをし『アプリを選択して開く』
からJW_CADを開き、一度紐付けてしまえば
その後はダブルクリックで開けます。
ただし、これを行うとJWWファイルとBAKやBK2ファイルが
同じアイコンで表示されるため、混在してしまい、
間違ったファイルで作業を進めてしまう事故が起きてしまうため、
上の画像のように白いアイコンのまま、
JW_CADのアプリケーションアイコンに
ドラッグアンドドロップするのが一番良いと思います。
AutoCAD 他CAD利用者がJWWファイルを開くには『DXF形式』に変換する
CADは基本的にそれぞれ専用ソフトが必要ですが、
多少互換性があるものがあります。
AutoCADやVectorWorksをメインで利用している人が
JWWファイルを開くには、
一旦JW_CAD側でDXFファイルに変換し、
そのDXFファイルを開くことで編集も可能です。
文字化けや線ずれが出てしまう可能性もあります。
JW_CADで開けるファイル形式まとめ
JW_CADで開くことのできるファイル形式はコチラです。
| 拡張子 | 説明 |
|---|---|
.jww | 通常の図面ファイル |
.jwc | 古いJW_CAD形式 |
.dxf | 他CADと共通の中間形式 |
.jwk | 部品（パーツ）ファイル |
.jws | 印刷・設定などの環境ファイル |
.jwk開き方1/登録して呼び出す
.jwkは部品(パーツ)ファイルで、
設備会社からダウンロード→任意の場所に格納→JWW操作画面内”図形”から選択し開く
という流れが基本です。

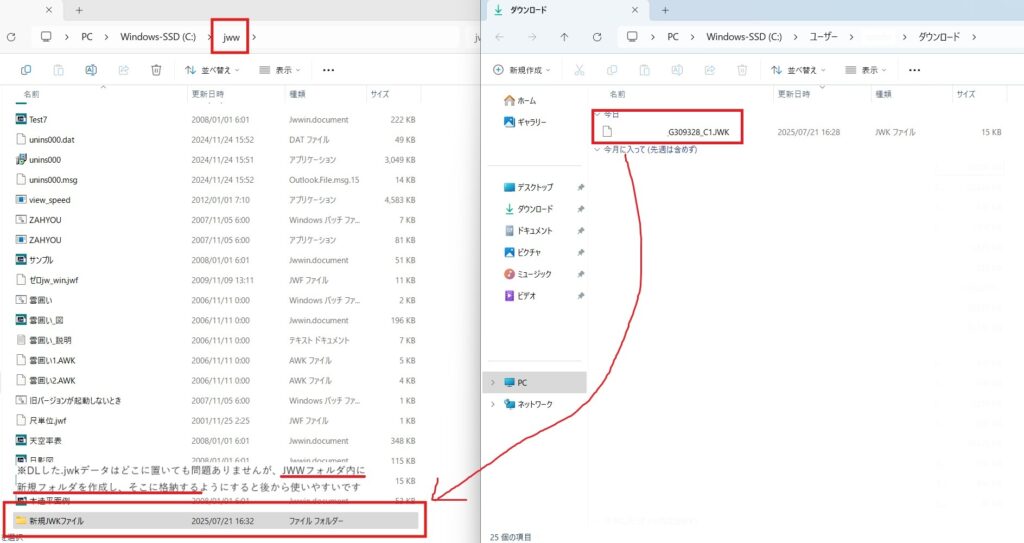

ダウンロードした.jwkファイルはどこに置いていても良いのですが、
今後何回も呼び出す機会があるのであればJWWフォルダ内に新しくフォルダを作成して
そこに格納しておくと楽です。
準備が終わったらJWWから開きます。

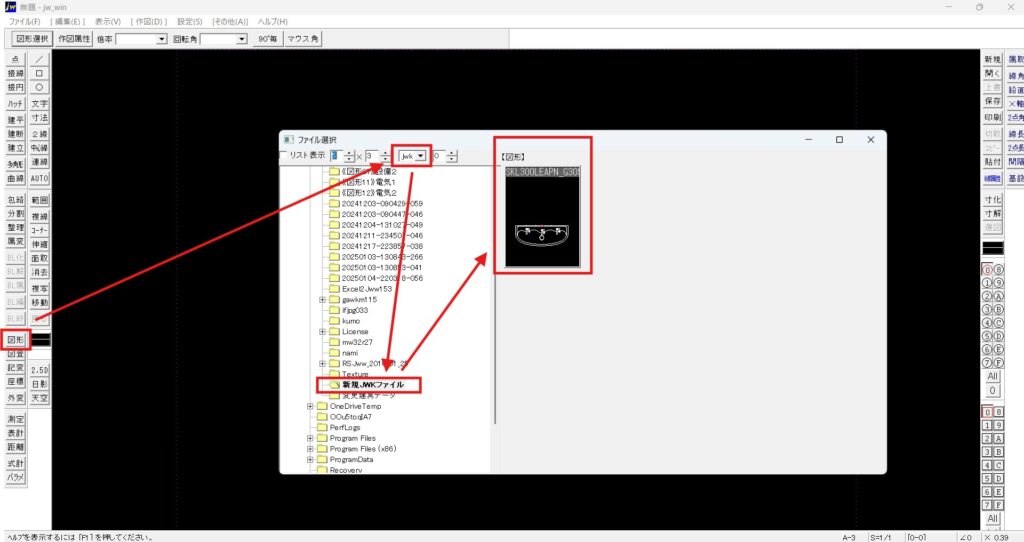

“図形”をクリックし、画像のように先ほど格納したフォルダを開きます。
(対象をjwsからjwkに変更する必要があるので注意してください)
最後にダブルクリックをすれば呼び出し完了です。
.jwk開き方2/ファイル形式名を.jwkを.jwwに変更する
何回も利用する予定が無いのであれば
いちいちファイルの移動や呼び出しをするのは面倒です。
そのような場合は、
こちらはやや強引な手法ですが別の開き方があります。
それはファイル形式名を.jwkから.jwwに変更するという方法です。

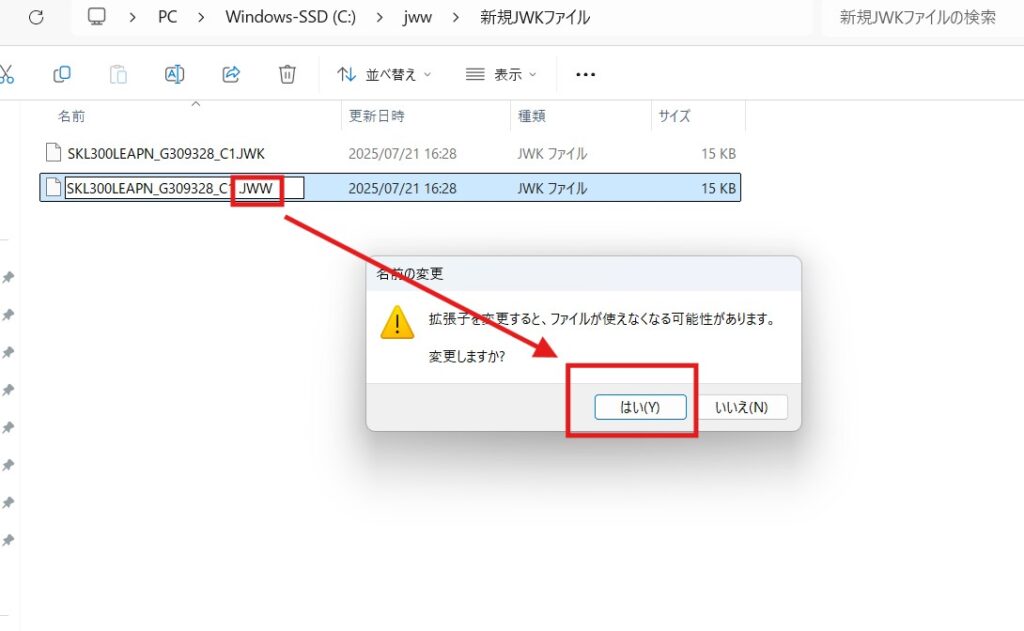

「拡張子を変更すると～」と警告が出ますが「はい」として進めて構いません。
念のため画像のようにコピーを作成し、そちらを.jwwファイルに変更してください。

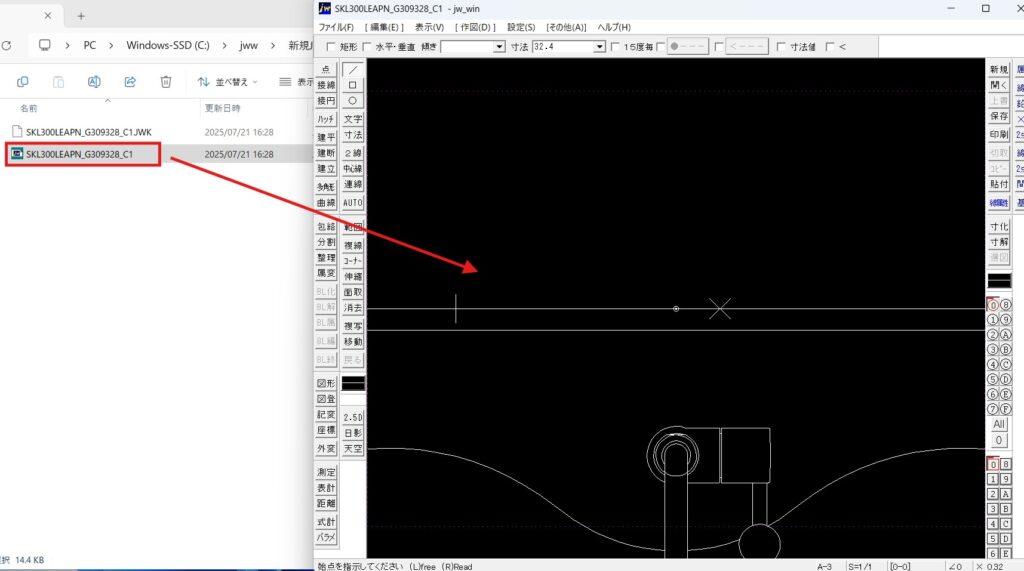

一旦.jwwに変換するとそのファイルは通常のjwwファイルとなって、
ダブルクリックで開けるようになります。
２つの方法は
利用頻度によって使い分けてください。
DXFは他CADとの橋渡し役になる形式
DXFは他CADでも利用できる便利なファイル形式です。
Auto CAD他、様々なCADとのやり取りが可能です。
JW_CADでDXF形式を開けますし、逆にJW_CADでDXF形式に出力することもできます。
ただし、文字化けや図形が壊れるなど、上手くいかないことも多々あるため
注意が必要です。
JWWでPDFを開くこともできる？
通常の機能ではPDFデータを開くこともできませんが、
PDFをJWWに変換するソフトを使うことで
編集できる可能性があります。
別記事で詳しく解説していますので是非ご覧ください。
まとめ
- JWWファイルを開くにはJW_CADが必要
- JW_CADとその他のCADの互換性のあるDXF形式のファイルは便利
このほかにもJW_CADの基本操作から便利な使い方まで、
色々とご紹介していますので、ぜひご覧ください!
